【技術(shù)專欄】中空玻璃密封膠固化后產(chǎn)生氣泡的原因

分類：

公司新聞

作者：

2022/09/17 09:50

中空玻璃密封膠固化后，在固化膠內(nèi)產(chǎn)生大量氣泡，或者在固化膠與基材的界面形成密集性的氣泡，從而大大削弱了密封膠與基材的粘結(jié)性，特別是水浸泡的粘結(jié)性。氣泡形成的原因是多方面的，也是比較復(fù)雜的，很難用一種方法、一種結(jié)果來(lái)判定起泡的原因。本文就中空玻璃密封膠固化后產(chǎn)生氣泡的原因進(jìn)行簡(jiǎn)要介紹。

01）中空玻璃密封膠過(guò)了適應(yīng)期使用產(chǎn)生的氣泡

適用期表示雙組份密封膠按規(guī)定的比例混合后，隨著時(shí)間的延續(xù)，密封膠會(huì)逐漸固化，黏度不斷增加直至不適宜施工和修整的時(shí)間，即保持施工操作性（刮平或擠出）的最長(zhǎng)時(shí)間，過(guò)了適用期仍使用的密封膠會(huì)在密封膠表面形成一個(gè)個(gè)似氣泡的膠疙瘩（假氣泡），膠表面粗糙，難以修復(fù)，沒(méi)有光澤，發(fā)暗。

02）固化反應(yīng)釋放的小分子副產(chǎn)物形成的氣泡

固化反應(yīng)釋放的小分子副產(chǎn)物在中空玻璃密封膠中釋放不出來(lái)的原因?yàn)椋孩俑邷厥┠z；②高溫固化③表干過(guò)快④密封膠固化過(guò)快。

密封膠的固化速度太快，稠度增加很快，減弱了氣泡上浮到密封膠表面的速度，氣泡在向外釋放的過(guò)程中，還沒(méi)來(lái)得及增大到使氣泡壁薄到小于氣泡內(nèi)的壓力時(shí)，密封膠就已經(jīng)固化形成了一定的強(qiáng)度，致使氣泡壁的強(qiáng)度大于氣泡內(nèi)的壓力，則氣泡壁就不會(huì)破裂，從而在膠的表面及內(nèi)部形成大小不一的氣泡。高溫施膠、高溫固化表干過(guò)快和膠固化過(guò)快，使得A、B反應(yīng)后釋放小分子副產(chǎn)物的速度大于小分子副產(chǎn)物從膠體中滲出的速度，來(lái)不及釋放出來(lái)的小分子副產(chǎn)物聚集后氣化在固化膠體內(nèi)產(chǎn)生小而規(guī)整的圓形氣泡。

03）其它原因?qū)е碌臍馀菪纬?/strong>

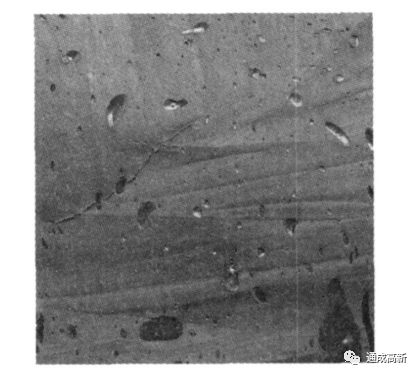

（1）手工混膠不可避免引進(jìn)機(jī)械氣泡，該氣泡一般為長(zhǎng)條形不規(guī)整的氣泡，大小也不一樣,如圖：

（2）換桶時(shí)沒(méi)有把桶中及膠表層混入的空氣排干凈引起的大氣泡。對(duì)于雙組份硅膠而言，如果在換桶時(shí)沒(méi)有將桶中的空氣以及運(yùn)輸過(guò)程中裹進(jìn)密封膠上層中的氣泡排出，在打膠時(shí)空氣將隨著硅膠一起打出，由此形成的氣泡比較大。避免辦法是在換桶后打開排氣閥，使壓盤內(nèi)氣體全部排放完，并有少量膠從排氣口溢出時(shí)，即可關(guān)閉排氣閥。然后開機(jī)打膠，按下膠槍開關(guān)，直至A泵里空氣排凈槍口處，出膠連續(xù)并無(wú)放炮聲時(shí)，才算排盡桶中及膠表層里的空氣。

（3）雙組份打膠機(jī)有漏氣的地方，如A膠泵漏氣、B膠泵漏氣、混合器上下各處接頭有漏氣、比例泵漏氣等。

（4）施膠不規(guī)范，打膠過(guò)快沒(méi)有把膠縫中的氣體排盡引起的氣泡。打膠時(shí)注意盡量勻速，將接縫中的氣體排盡。一旦膠縫里面裹進(jìn)空氣，施膠后膠縫表面刮壓，修整光潔，膠縫修整后空氣被壓縮，膠縫會(huì)產(chǎn)生向外的隆張力，壓縮空氣的隆張力把會(huì)把未固化的、比較軟的膠縫慢慢撐起泡。避免施膠不規(guī)范引起的氣泡更重要的是操作工的熟練性和責(zé)任心。

氣泡或膠疙瘩（假氣泡）不但會(huì)影響中空玻璃的外觀，而且會(huì)大大降低中空玻璃的粘結(jié)強(qiáng)度和密封性能。所以，中空玻璃密封膠固化后有氣泡存在應(yīng)引起各方注意，根據(jù)實(shí)際情況分析氣泡產(chǎn)生的原因，并及時(shí)采取有效的糾正和預(yù)防措施，防止氣泡的再發(fā)生。

關(guān)鍵詞：

上一篇：

通成高新鄭重聲明

7月20日-23日通成高新邀您相約第二十三屆廣州建博會(huì)

下一篇：

湖北通成高新材料有限公司

【技術(shù)專欄】中空玻璃密封膠固化后產(chǎn)生氣泡的原因
